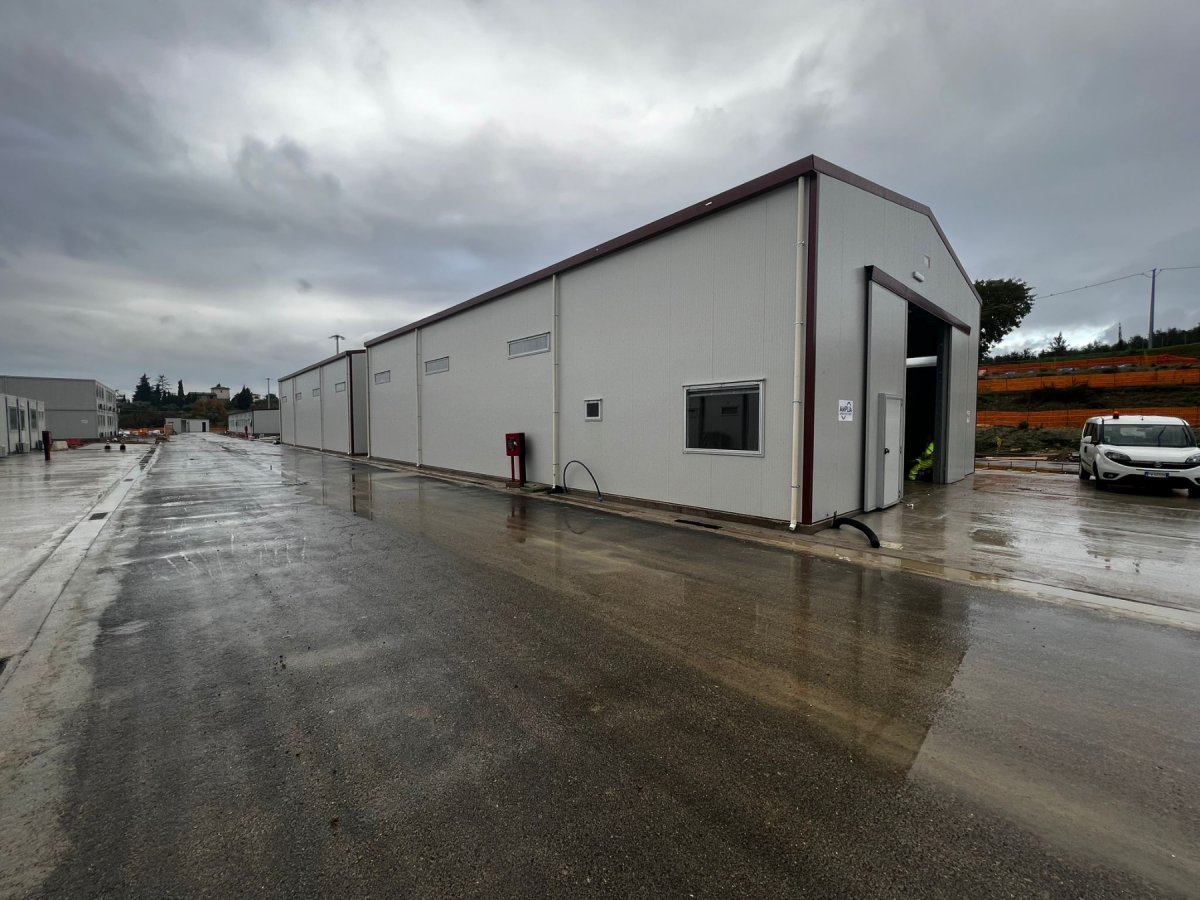

SIDERSHED

Struttura estendibile, larghezza fino a 17m, struttura autoportante

I “SIDESHED” modulari si propongono all’industria come risposta ad una duplice esigenza: la semplicità di costruzione unita alla versatilità di impiego ed il basso costo rispetto alle soluzioni in muratura.

Le particolarità uniche del sistema sono la completa zincatura dei componenti, l’estrema semplicità e velocità del montaggio, dovuta al particolare sistema di assemblaggio, che prevede delle coppie di chiusura brevettate, nonché l’eccezionale compattabilità di trasporto. Per la loro versatilità i “SIDERSHED” modulari si prestano a diversi utilizzi: officine, magazzini, depositi, ricovero attrezzi, autorimesse, ecc.

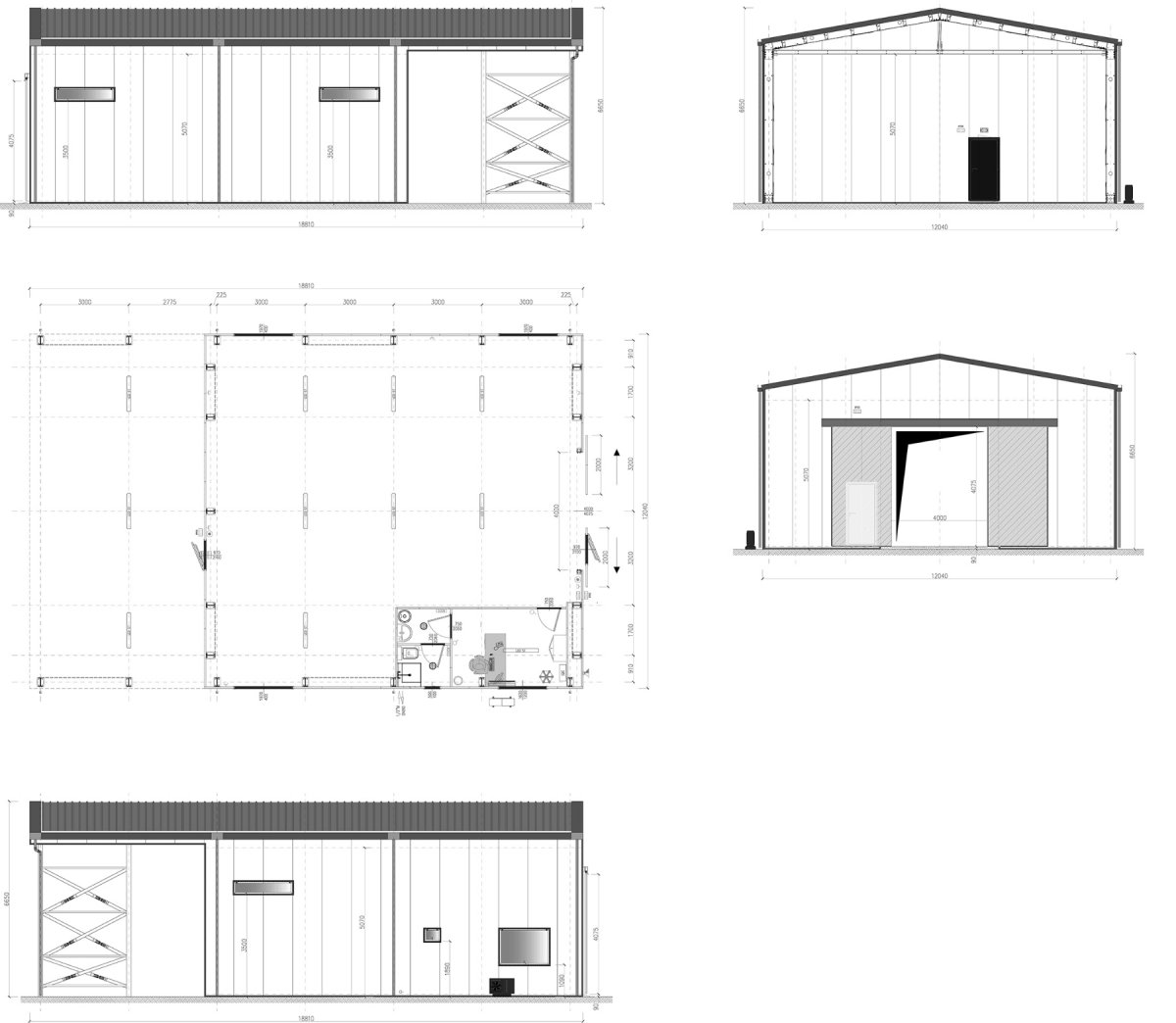

DIMENSIONI

Lunghezza modulo base: 3,20 m (non coibentato) - 3,00 m (coibentato)

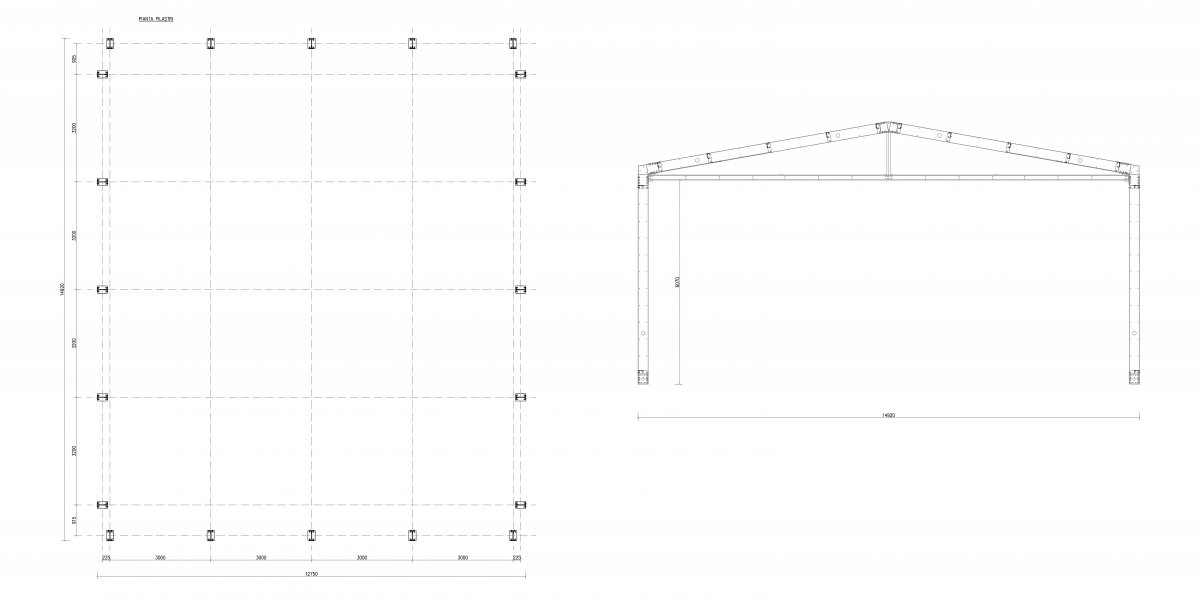

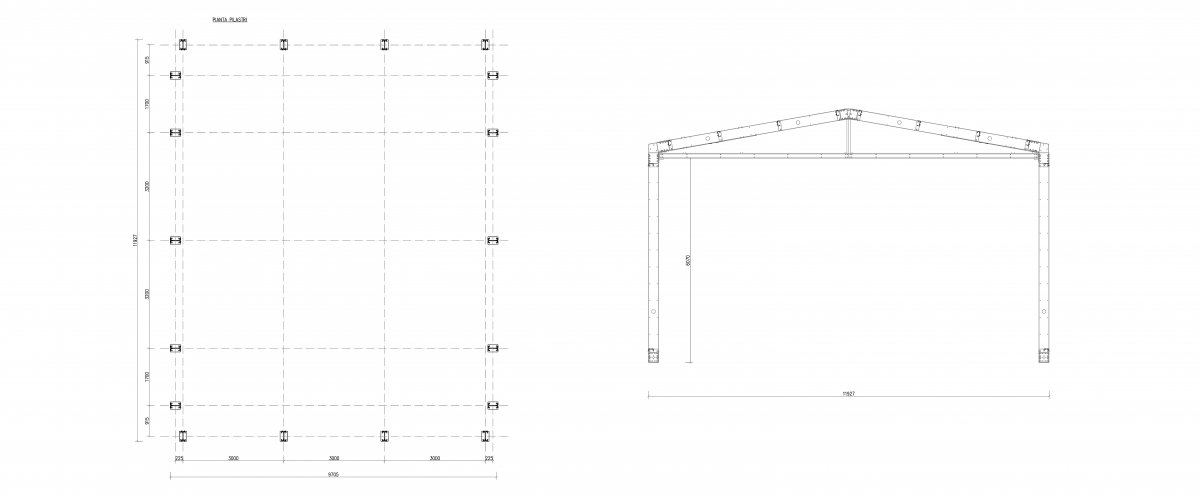

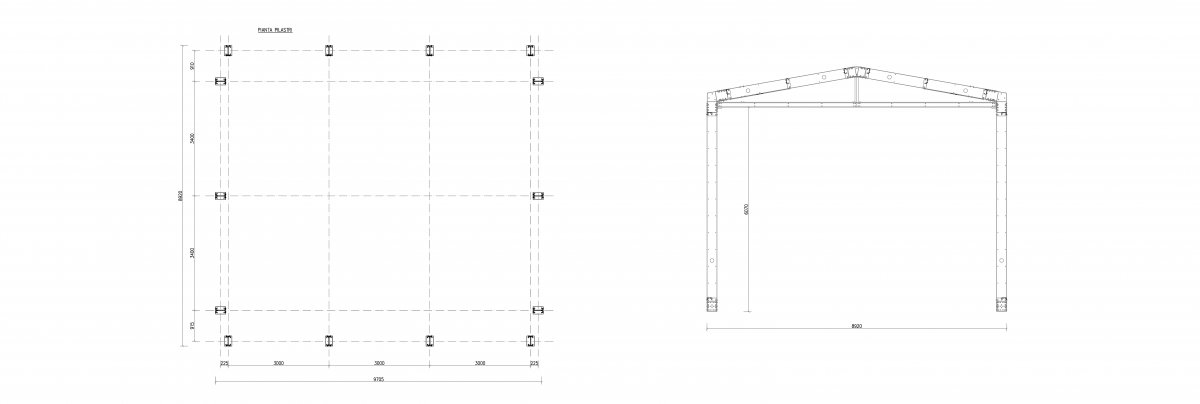

Larghezza testata: 8,80 - 13,80 - 17,00 m
Altezza interna: 4,80 m

La modularità del sistema permette eventuali ampliamenti o variazioni alla struttura iniziale.

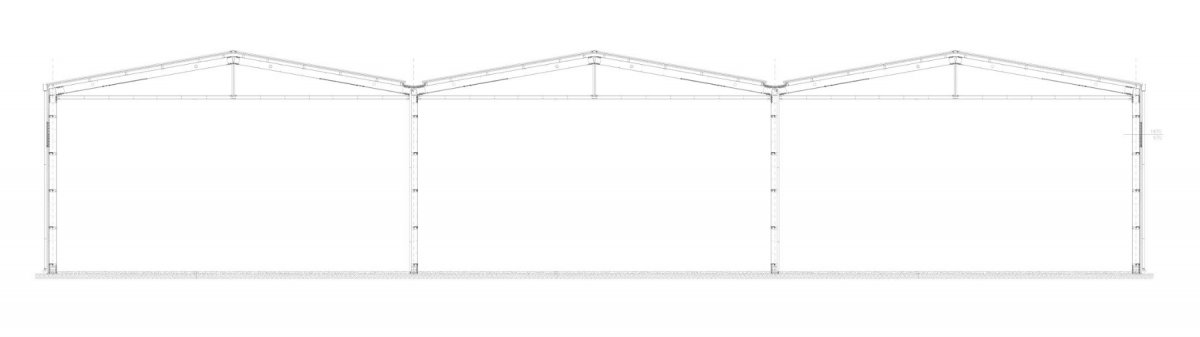

I capannoni possono essere accoppiati a più campate sul lato lungo.

STRUTTURA

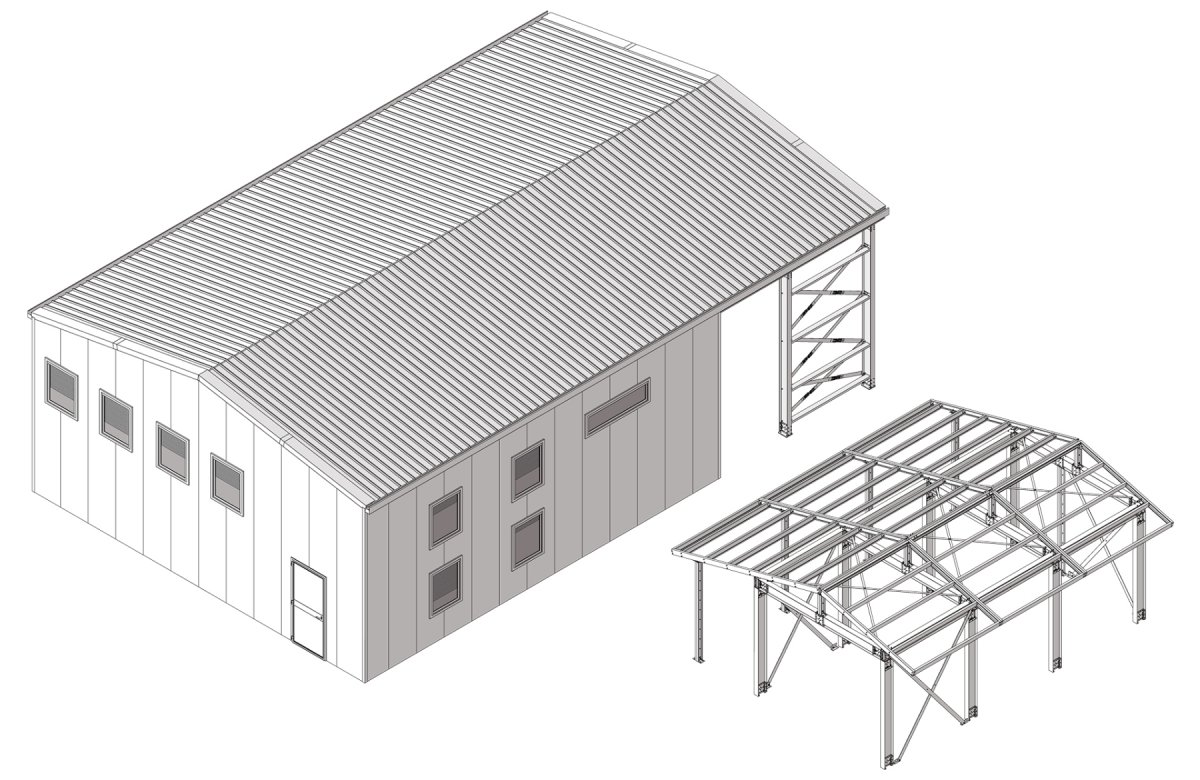

La struttura portante, in acciaio zincato a caldo, è costituita da profilati formati a freddo con sezione adeguata in base alle dimensioni ed ai carichi accidentali previsti.

COPERTURA

La copertura è di tipo a due falde con pendenza di circa 10°. La struttura principale è realizzata mediante capriate reticolari, le quali sono realizzate mediante profilati a freddo ad “OMEGA” e a “U” accoppiati e giuntati tra di loro ed ai montanti verticali mediante piastre imbullonate.

La copertura è dotata di controventature giacenti sul piano di falda
Il rivestimento della copertura può essere di due differenti tipologie:

  • pannelli metallici monolitici autoportanti tipo “sandwich”
  • lamiera ondulata zincata spessore 6/10 mm.

PARETI PERIMETRALI

La struttura portante verticale è realizzata con pilastri, in profilati a freddo ad “OMEGA” accoppiati
Le pannellature laterali sono fissate a listelli di baraccatura realizzati in profilati zincati sagomati a “C” vincolati ai montanti.

Le pareti perimetrali possono essere di due differenti tipologie:

  • pannelli metallici monolitici autoportanti tipo “sandwich”
  • pannelli grecati in lamiera zincata profilata a freddo.

BASAMENTI

I basamenti sono costituiti da cordoli in cemento armato realizzati, a carico del Cliente, su nostri disegni indicativi che specificano tutti i dati necessari per poter predisporre il loro dimensionamento, in base al tipo di terreno su cui andranno montati i prefabbricati ed ai carichi alla base.

SERRAMENTI

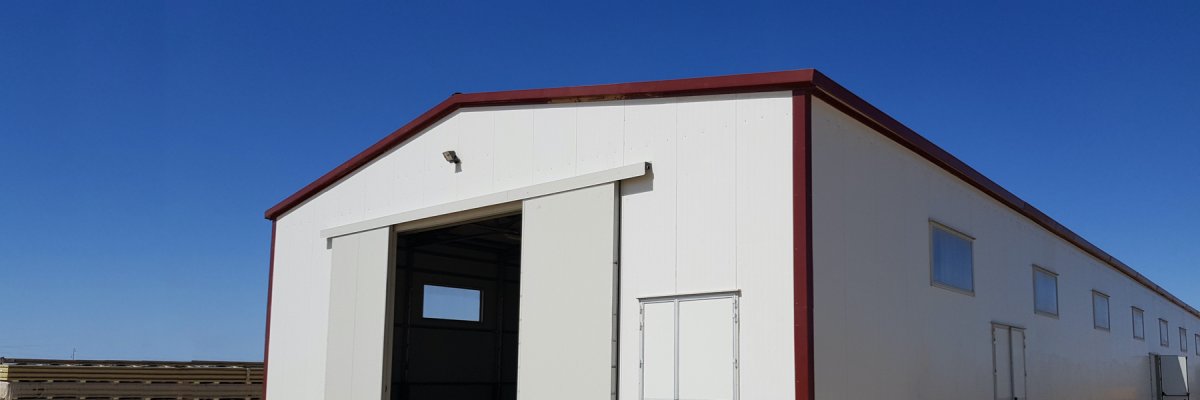

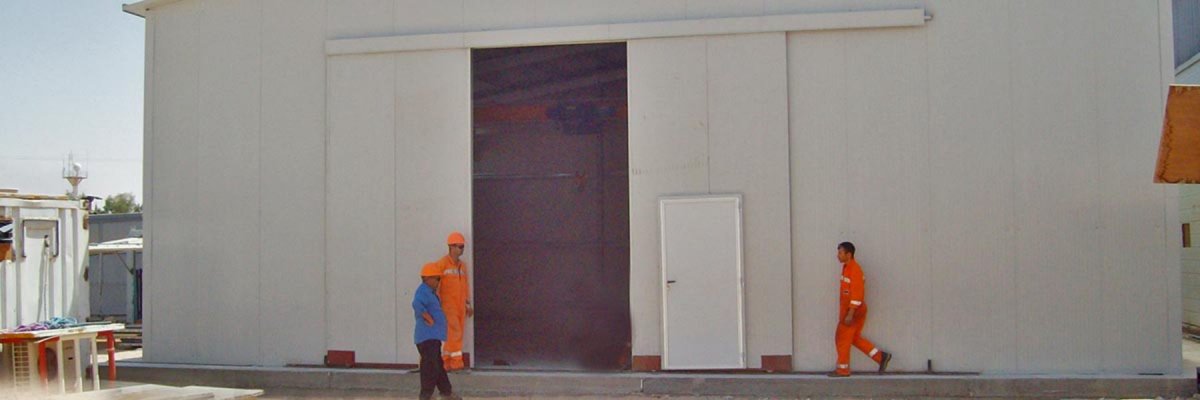

I portoni sono scorrevoli con telai in profili zincati e tamponamento con pannelli uguali alle pareti. Le porte esterne sono realizzate in profili di alluminio anodizzato argento con tamponamento in pannello “sandwich”.

Su richiesta: maniglioni "antipanico", vetro superiore/inferiore bistrato antisfondamento 3+3 mm, pompa di chiusura automatica. Le finestre sono realizzate in profili di alluminio anodizzato argento con tamponamento in policarbonato alveolare, fisse oppure apribili a sporgere verso l’esterno con meccanismo manuale.

I lucernari sono fissi in vetroresina o policarbonato alveolare.
Qualsiasi altro tipo di serramento può essere fornito su richiesta.

IMPIANTO ILLUMINAZIONE

L'impianto di illuminazione, se richiesto, è eseguito in conformità alle vigenti norme CEI.

All’interno del capannone è installato un quadro elettrico generale.
La distribuzione elettrica è realizzata con condotti prefabbricati a sbarre per illuminazione e tubazioni in PVC autoestinguente posate a vista e fissate tramite collari in materiale plastico.
I cavi utilizzati sono di tipo multipolare non propaganti l’incendio con conduttori in rame e rivestimento in gomma. L’illuminazione interna è realizzata mediante plafoniere in poliestere rinforzato con fibra di vetro e schermo diffusore in metacrilato.
